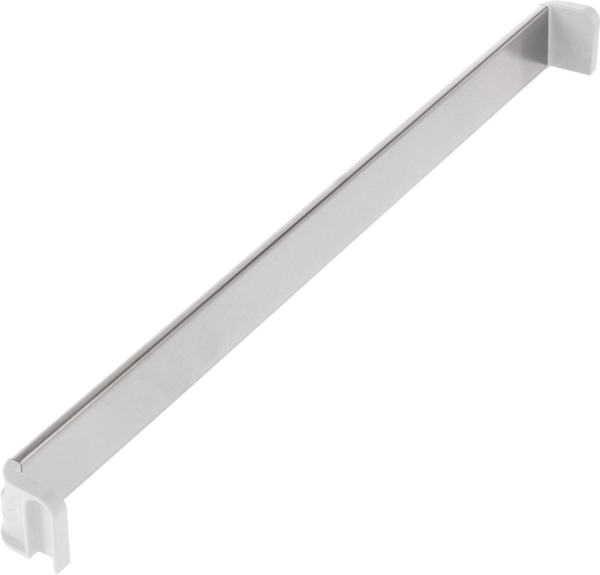

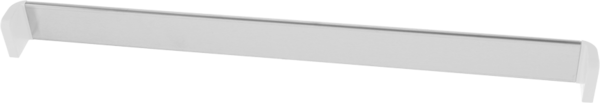

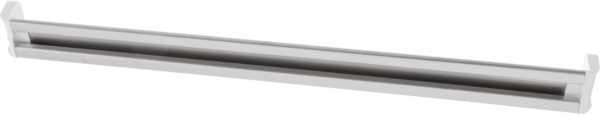

11056987 Kühlschranktürfachschiene

Führungsschiene Flex Tray Kühlschranktür

Die originale komplette Führungsschiene des Flex Tray Systems B/S/H/ 11056987 ist für ausgewählte Bosch Kühl-Gefrierkombinationen mit einem flexiblen Aufbewahrungssystem an der Innenseite der Kühlschranktür bestimmt.

Die Schiene bildet eine tragende und führende Basis für die entsprechenden kleinen Flex Tray Türfächer. Diese können je nach Systemkonstruktion an einer ausgewählten Stelle der Schiene platziert werden, um die interne Türorganisation an die Größe der gelagerten Lebensmittel und Verpackungen anzupassen.

Die Produktbezeichnung des Teils ist Rail Flex Tray rail complete SOLO 600. Die aktuelle Katalognummer 11056987 ersetzt die ältere Original-Schiene 11047682.

Hauptmerkmale

• Original B/S/H/ Ersatzteil
• komplette Führungsschiene des Flex Tray Systems,
• für die Innenseite der Kühlschranktür,
• dient als tragende Basis für entsprechende Türfächer,
• ermöglicht eine variable Anordnung des Stauraums,
• für ausgewählte Bosch Kühl-Gefrierkombinationen,
• Produktbezeichnung Rail Flex Tray rail complete SOLO 600,
• mechanisches Bauteil ohne elektrische Verdrahtung,
• ohne Sensoren, Verkabelung oder Elektronik,
• ersetzt die ältere Katalognummer 11047682,
• separate Flex Tray Fächer sind nicht automatisch Teil der Schiene,
• wird als ein Katalogteil geliefert.

Funktionsprinzip

Die Schiene ist an der Innenseite der Kühlschranktür befestigt. Ihr Profil bildet die Führung und die Auflagepunkte für kompatible Türfächer des Flex Tray Systems.

Nach korrekter Montage sorgt die Schiene dafür, dass:

• das Fach auf der richtigen Höhe gehalten wird,
• seine Last auf die Türkonstruktion übertragen wird,
• ein unbeabsichtigtes Lösen beim Öffnen der Tür verhindert wird,
• das Fach innerhalb der vorgesehenen Positionen verschoben werden kann,
• der Türbereich an unterschiedlich hohe Verpackungen angepasst werden kann,
• das Fach waagerecht und stabil gehalten wird.

Die Schiene selbst bildet keinen separaten Stauraum. Für die Lagerung von Lebensmitteln ist ein kompatibles Fach oder ein anderes Teil des Flex Tray Systems erforderlich.

Flex Tray System

Flex Tray ist ein variables Tür-Aufbewahrungssystem, das in ausgewählten Kühlschränken verwendet wird. Es ermöglicht eine bessere Anpassung des Raums an der Innenseite der Tür an die aktuell gelagerten Lebensmittel.

Das System kann beispielsweise verwendet werden für:

• kleinere Gläser,
• Tuben und Flaschen,
• kleine Verpackungen,
• Gewürze und Würzmittel,
• Lebensmittel, die in einem großen Türfach leicht umkippen würden,
• Trennung kleinerer Produkte von hohen Flaschen.

Die genaue Positionierung und die zulässige Belastung hängen von der Konstruktion des jeweiligen Kühlschranks und des verwendeten Fachs ab.

Bedeutung der Bezeichnung SOLO 600

Die Bezeichnung SOLO 600 ist Teil der Produktbeschreibung des Systems und unterscheidet die spezifische konstruktive Ausführung der Schiene.

Die Bezeichnung 600 kann ohne Service-Dokumentation nicht automatisch als exakte Länge der Schiene von 600 mm interpretiert werden. Sie kann sich auf eine Konstruktionsgruppe, eine Breitenklasse des Geräts oder eine Variante des Türsystems beziehen.

Für die Auswahl ist daher nicht die Angabe SOLO 600 allein entscheidend, sondern die vollständige Katalogzuordnung zur E-Nr. des Kühlschranks.

Position im Gerät

Die Schiene befindet sich an der Innenseite der Kühlschranktür einer Kühl-Gefrierkombination.

Im Türsystem kann sie insbesondere mit folgenden Komponenten zusammenwirken:

• kleinen Flex Tray Fächern,
• Haupttürablagen,
• Flaschenhaltern,
• internem Kunststofftürpaneel,
• Montage- und Positionierungspunkten der Türfüllung,
• Anschlägen zur Sicherung der Fachposition.

Die Schiene ist nicht für die Führung von Gefrierschubladen, Glasablagen im Innenraum oder Teleskopauszügen vorgesehen.

Unterschied zwischen Schiene und Türfach

Die Schiene 11056987 ist ein festes tragendes und führendes Teil, das an der Kühlschranktür montiert ist.

Ein Flex Tray Fach ist ein separates Behältnis oder eine Ablagefläche, die an der Schiene befestigt wird.

Eine standardmäßige Türablage ist in der Regel breiter und wird normalerweise direkt an festen seitlichen Punkten des inneren Türpaneels befestigt.

Ein Flaschenhalter kann in eine größere Türablage eingesetzt werden und begrenzt die Bewegung von Flaschen beim Öffnen der Tür.

Das innere Türpaneel ist ein großes geformtes Teil, an dem Befestigungen für Ablagen, Schienen und weiteres Zubehör angebracht sind.

Die Katalognummer 11056987 bezeichnet nur die Schiene, nicht die komplette Innentürbaugruppe.

Zugehöriges Flex Tray Fach

Als separates, zugehöriges Teil wird in Fachkatalogen beispielsweise aufgeführt:

• Flex Tray Fach SOLO 600 12038691.

Es handelt sich um ein schmales, transparentes Türfach, das von einer entsprechenden Schiene des Flex Tray Systems getragen wird.

Die Nummer 12038691 ist nicht Bestandteil oder Ersatz der Schiene 11056987. Es handelt sich um ein separat bestellbares Aufbewahrungsteil.

Überprüfen Sie vor der Bestellung des Fachs immer, ob die jeweilige E-Nr. des Kühlschranks dieses verwendet und ob die entsprechende Schiene bereits vorhanden ist.

Technische Spezifikationen

• Hersteller: B/S/H/
• Katalognummer: 11056987
• Produkttyp: Führungs- und Tragschiene für Tür-Aufbewahrungssystem
• Weitere Bezeichnungen: Fachführung, Flex Tray Schiene, Türschiene, Rail
• Produktbezeichnung: Rail Flex Tray rail complete SOLO 600
• Gerätetyp: Kühl-Gefrierkombination
• Position: Innenseite der Kühlschranktür
• Funktion: Tragen und Führen eines kompatiblen Türfachs
• Bedienung: mechanisch
• Elektrischer Anschluss: ohne elektrische Verdrahtung
• Verkaufseinheit: 1 Katalogteil

Abmessungen der Schiene

Die genauen Längen-, Höhen-, Tiefen- und Befestigungsabstände sind in öffentlich zugänglichen Produktdokumenten für das Teil 11056987 nicht zuverlässig angegeben.

Verwenden Sie die Angabe SOLO 600 daher nicht als gemessene Länge des Produkts.

Beim Vergleich mit der Originalschiene überprüfen Sie insbesondere:

• die Gesamtlänge des Teils,
• Höhe und Tiefe des Führungsprofils,
• die Form der linken und rechten Enden,
• die Anzahl der Befestigungspunkte,
• die Abstände der Befestigungselemente,
• das Führungsprofil für das Fach,
• die Position der Anschläge und Sicherungselemente,
• die Ausrichtung der Schiene an der Tür,
• die Katalogzuordnung zur vollständigen E-Nr. des Kühlschranks.

Eine bloße Ähnlichkeit in Länge und Form reicht nicht aus. Andere Türschienen können ein abweichendes Profil, Befestigungsabstände oder für einen anderen Fachtyp bestimmt sein.

Material und Farbgebung

Das genaue Material und die Farbgebung des Teils 11056987 sind in den öffentlichen Katalogdokumenten nicht eindeutig spezifiziert.

Diese Angaben können daher nicht als überprüfte technische Eigenschaft aufgeführt werden.

Beim Vergleich des Aussehens ist es ratsam zu prüfen:

• den Farbton der Originalschiene,
• transparente oder undurchsichtige Teile,
• die Oberflächenstruktur,
• die Form der Endstücke,
• die Ausführung der sichtbaren Vorderkante.

Ein neues Originalteil kann sich aufgrund der Alterung des Originalmaterials geringfügig in Farbton oder Glanz von einer lange verwendeten Schiene unterscheiden.

Konstruktive Ausführung

Die Schiene ist so geformt, dass sie gleichzeitig eine tragende, führende und sichernde Funktion erfüllt.

Die Konstruktion kann insbesondere umfassen:

• längliches Trägerprofil,
• Führungsnut für das Fach,
• Montagevorsprünge,
• Positionierungsrasten,
• Endanschläge,
• Verstärkungsrippen,
• Teile, die an das innere Türpaneel anschließen.

Die genaue Ausführung der einzelnen Befestigungselemente muss mit dem Originalteil oder der Servicezeichnung des jeweiligen Geräts verglichen werden.

Lieferumfang

Die Katalognummer 11056987 bezeichnet:

• 1× originale komplette Führungsschiene des Flex Tray Systems.

Der Begriff „complete“ bezeichnet die vollständige Ausführung der Schiene selbst. Er bedeutet nicht ein komplettes Tür-Aufbewahrungssystem mit allen Fächern.

Nicht automatisch Bestandteil der Katalognummer sind:

• Flex Tray Fach 12038691,
• Standardtürablage,
• Flaschenhalter,
• inneres Kunststofftürpaneel,
• Türdichtung,
• komplette Kühlschranktür,
• Glasablagen des Kühlraums,
• Gefrierschubladen,
• separates Montagematerial, sofern nicht in der tatsächlichen Verpackung enthalten.

Überprüfen Sie vor der Montage immer den tatsächlichen Inhalt der gelieferten Verpackung.

Ersetzte Katalognummer

Das aktuelle Originalteil:

• 11056987

ersetzt die ältere Original-Katalognummer:

• 11047682

Auf einer älteren Servicezeichnung, einem Kaufbeleg oder der Originalverpackung kann daher die Nummer 11047682 angegeben sein.

Die aktuelle Ausführung kann sich geringfügig in Konstruktionsdetails, der Form der Verstrebungen oder der Oberfläche von der älteren Schiene unterscheiden. Entscheidend ist der offizielle Ersatzbezug und die Katalogzuordnung zur E-Nr. des Geräts.

Wann ist ein Austausch sinnvoll?

Ein Austausch der Führungsschiene kann erforderlich sein, wenn:

• das Längsprofil gebrochen ist,
• die Schiene verformt ist,
• die Montageklappen abgebrochen sind,
• einer der Endanschläge beschädigt ist,
• das Fach nicht auf der Schiene hält,
• das Fach sich beim Öffnen der Tür selbstständig verschiebt,
• die Schiene sich vom inneren Türpaneel löst,
• die Führungsnut beschädigt ist,
• bei Belastung übermäßiges Spiel entsteht,
• die Originalschiene vollständig fehlt.

Wenn das Fach nicht auf der Schiene hält, kann auch das Fach selbst beschädigt sein. Überprüfen Sie vor der Bestellung beide verbundenen Teile.

Unterscheidung zwischen Schienen- und Fachfehler

Eine beschädigte Schiene kann ein gebrochenes Trägerprofil, abgebrochene Endteile oder eine beschädigte Befestigung an der Tür aufweisen.

Ein beschädigtes Fach kann abgebrochene Haken, Führungsvorsprünge oder einen gebrochenen hinteren Teil aufweisen, der auf die Schiene gesetzt wird.

Ein beschädigtes inneres Türpaneel kann gebrochene gegenüberliegende Befestigungspunkte aufweisen, so dass selbst eine neue Schiene nicht sicher hält.

Ein falsch eingesetztes Fach kann instabil wirken, auch wenn beide Teile unbeschädigt sind.

Eine übermäßige Belastung kann zu einem Durchbiegen oder Lösen des Aufbewahrungssystems führen, ohne sichtbare Beschädigung.

Mögliche Ursachen für Beschädigungen

Die Schiene kann sich insbesondere beschädigen durch:

• Überlastung des Türfachs,
• Lagerung von zu schweren Flaschen oder Behältern,
• heftiges Schließen der Tür,
• Aufprall eines hohen Behälters auf das Fach,
• falsches Herausziehen des Fachs aus der Führung,
• Hebelwirkung bei der Demontage,
• falsches Einsetzen der Montagerasten,
• Aufprall beim Transport des Geräts,
• Reinigung mit sehr heißem Wasser,
• Verwendung aggressiver Lösungsmittel,
• Alterung und Versprödung des Materials.

Wenn die Schiene durch Überlastung beschädigt wurde, überprüfen Sie auch das Fach und die Montagepunkte des inneren Türpaneels.

Demontage des Fachs

Vor der Demontage der Schiene müssen alle Lebensmittel entfernt und das angebrachte Fach abgenommen werden.

Übliches Vorgehen:

• Öffnen Sie die Kühlschranktür in einem ausreichenden Winkel.
• Leeren Sie das entsprechende Fach.
• Fassen Sie es mit beiden Händen.
• Lösen Sie es in der vom System vorgesehenen Richtung.
• Kippen Sie es nicht gewaltsam zur Seite.
• Bei Widerstand überprüfen Sie die Position der Sicherungspunkte.
• Legen Sie das abgenommene Fach auf eine weiche Unterlage.

Die spezifische Lösungsrichtung kann je nach Systemausführung variieren.

Empfehlungen zur Demontage der Schiene

• Schalten Sie das Gerät aus, wenn eine umfangreichere Manipulation der Tür erforderlich ist.
• Entfernen Sie alle Komponenten, die den Zugang zur Schiene behindern.
• Prüfen Sie die Montagepunkte des Originalteils.
• Fotografieren Sie die Befestigungsart vor der Demontage.
• Lösen Sie die Rastungen schrittweise.
• Hebel Sie nicht direkt mit scharfen Metallwerkzeugen am inneren Türpaneel.
• Stützen Sie die Schiene über die gesamte Länge.
• Verdrehen Sie das lange Profil nicht gegen seine natürliche Form.
• Überprüfen Sie, ob kein abgebrochenes Teil des Originals im Paneel verblieben ist.

Wenn die Demontageanleitung nicht klar ist, befolgen Sie die Servicezeichnung der jeweiligen E-Nr.

Empfehlungen zur Montage

• Vergleichen Sie das neue Teil mit der Originalschiene.
• Überprüfen Sie das übereinstimmende Profil und die Länge.
• Vergleichen Sie die Anzahl und Position der Montagepunkte.
• Reinigen Sie die gegenüberliegenden Befestigungen an der Tür.
• Entfernen Sie Reste des ursprünglich gebrochenen Materials.
• Setzen Sie die Schiene in der richtigen Ausrichtung ein.
• Fügen Sie zuerst die festen Führungs- oder Aufhängeteile ein.
• Sichern Sie die einzelnen Rastungen schrittweise.
• Vermeiden Sie starken punktuellen Druck in der Mitte des langen Profils.
• Überprüfen Sie den vollständigen Sitz der Schiene über die gesamte Länge.
• Setzen Sie das Fach erst nach Überprüfung der Befestigung ein.

Bearbeiten Sie die Schiene nicht durch Schneiden, Bohren, Schleifen oder Erhitzen. Eine solche Bearbeitung kann ihre Festigkeit verringern und die sichere Befestigung des Fachs unmöglich machen.

Überprüfung der korrekten Montage

Überprüfen Sie nach der Montage, ob:

• die Schiene in der richtigen Ausrichtung eingesetzt ist,
• sie über die gesamte Länge gleichmäßig aufliegt,
• alle Rastungen gesichert sind,
• das Profil nicht verbogen oder verdreht ist,
• das Fach korrekt eingesetzt werden kann,
• das Fach ohne übermäßiges Spiel hält,
• sich die Schiene bei leichter Belastung nicht löst,
• das Fach nicht an eine andere Türablage stößt,
• die Tür vollständig geschlossen werden kann,
• gelagerte Lebensmittel nicht an die inneren Ablagen des Kühlschranks stoßen.

Führen Sie die erste Überprüfung mit einem leeren Fach durch. Erhöhen Sie die Belastung schrittweise.

Reinigung und Wartung

Die Schiene kann bei normaler Wartung mit einem weichen Tuch und lauwarmem Wasser gereinigt werden.

Empfohlenes Vorgehen:

• Nehmen Sie das Fach ab.
• Entfernen Sie Krümel und abgesetzten Schmutz aus dem Führungsprofil.
• Wischen Sie die Oberfläche mit einem weichen Tuch ab.
• Verwenden Sie eine kleine Menge eines milden, für Kühlschränke geeigneten Mittels.
• Reinigen Sie den Bereich um die Rastungen und Anschläge.
• Entfernen Sie Reste des Reinigungsmittels mit sauberem Wasser.
• Lassen Sie die Schiene vor dem Einsetzen des Fachs trocknen.

Nicht verwenden:

• Stahlwolle,
• scheuernde Pulver,
• scharfe Metallschaber,
• Aceton, Benzin oder aggressive Lösungsmittel,
• sehr heißes Wasser,
• Öl oder Schmierfett im Führungsprofil.

Fett kann Schmutz anhaften und den sicheren Halt des Fachs beeinträchtigen.

Vermeidung weiterer Schäden

• Überschreiten Sie nicht die vom Gerätehersteller zugelassene Belastung.
• Schwere Flaschen in das dafür vorgesehene Fach stellen.
• Türen nicht mit einem heftigen Stoß schließen.
• Fach nur leer verschieben.
• Beim Abnehmen gleichmäßig mit beiden Händen lösen.
• Keine Gegenstände direkt auf die Schiene selbst ohne Fach legen.
• Regelmäßig die Montagepunkte überprüfen.
• Nach einem Stoß an die Tür den Zustand von Schiene und Fach überprüfen.
• Hohe Verpackungen nicht das Schließen der Tür behindern lassen.

Kompatibilität und Marke

Die Führungsschiene 11056987 ist gemäß verifizierter Katalogzuordnungen für ausgewählte Geräte der Marke bestimmt:

• Bosch

Einige Verkaufskataloge verwenden die gemeinsame Bezeichnung Bosch Siemens oder B/S/H/. Dies bezeichnet die Herstellergruppe oder das Vertriebssystem und bestätigt allein nicht die Verwendung in Siemens Kühlschränken.

Kompatibilität und Modellreihen

Das Teil wird gemäß den verfügbaren Katalogzuordnungen insbesondere in ausgewählten Bosch Kühl-Gefrierkombinationen folgender Modellreihen verwendet:

• Bosch KGN39
• Bosch KGN394
• Bosch B24

Die Reihe KGN39 umfasst mehrere Design-, Farb- und Ausrüstungsvarianten. Innerhalb derselben Reihe können je nach Herstellungsdatum und Produktionsindex unterschiedliche Türsysteme verwendet werden.

Die Angabe der Modellreihe bedeutet daher keine Kompatibilität mit allen ihren Varianten.

Überprüfung der Kompatibilität

Überprüfen Sie vor der Bestellung immer:

• die vollständige E-Nr. der Kühl-Gefrierkombination,
• den hinter dem Schrägstrich angegebenen Produktionsindex,
• die Katalogzuordnung der Nummer 11056987,
• ggf. die ursprüngliche Nummer 11047682,
• die Produktbezeichnung Rail Flex Tray rail complete SOLO 600,
• Form und Länge der Originalschiene,
• Anzahl und Position der Befestigungspunkte,
• Ausführung des Flex Tray Fachs,
• Zustand der gegenüberliegenden Montagepunkte in der Tür,
• ob Sie nur die Schiene oder auch ein separates Fach benötigen.

Das Typenschild der Kühl-Gefrierkombination befindet sich normalerweise im Kühlraum an der Seitenwand, hinter der Gemüseschublade oder in einem anderen internen Bereich, der nach dem Öffnen der Tür zugänglich ist.

Hinweis

Die Katalognummer 11056987 bezeichnet eine originale komplette Führungsschiene des Flex Tray Türsystems für ausgewählte Bosch Kühl-Gefrierkombinationen.

Die Produktbezeichnung des Teils ist Rail Flex Tray rail complete SOLO 600.

Die Leiste dient als tragende und führende Basis für die entsprechenden Türfächer. Ein einzelnes Flex Tray Fach, z.B. Teil 12038691, ist nicht automatisch im Lieferumfang enthalten.

Das aktuelle Teil ersetzt die ältere Original-Katalognummer 11047682.

Die genauen Abmessungen, das Material und die Farbgestaltung sind in den öffentlichen Katalogunterlagen nicht zuverlässig spezifiziert. Die Angabe SOLO 600 sollte nicht als bestätigte Länge der Leiste von 600 mm angesehen werden.

Wenn die neue Leiste nicht an der Tür hält, überprüfen Sie die gegenüberliegenden Befestigungspunkte der Innenverkleidung. Eine Beschädigung dieser Punkte kann eine Reparatur oder den Austausch eines weiteren einzelnen Teils erfordern.

Überprüfen Sie vor der Bestellung immer die Kompatibilität anhand der vollständigen E-Nr. des Kühlschranks einschließlich des Produktionsindexes nach dem Schrägstrich.
