11029052 Unterteil des Waschmittelspenders für Waschmaschine

Unterteil des Waschmittelschubfachs für die Waschmaschine

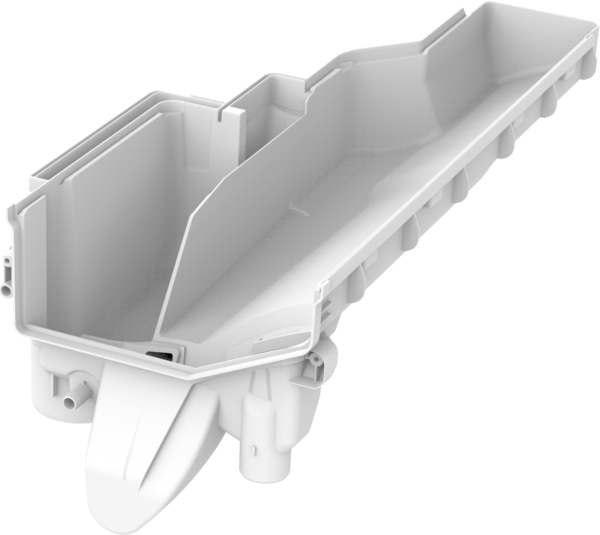

Das originale Unterteil des Waschmittelschubfachs B/S/H/ 11029052 ist für ausgewählte Waschmaschinen und Waschtrockner von Bosch und Siemens bestimmt.

Das weiße Kunststoffteil bildet den unteren Teil der Dosierschublade, in die vor dem Start des Programms Waschmittel, Weichspüler oder andere Zusätze entsprechend der Ausstattung und den Anweisungen des jeweiligen Geräts eingefüllt werden.

Das Unterteil des Fachs bildet die Grundform der einzelnen Dosierkammern und arbeitet mit anderen Einsätzen, Abdeckungen und Teilen des Dosiersystems der Waschmaschine zusammen.

Hauptmerkmale

• Original-Ersatzteil B/S/H/
• für ausgewählte Waschmaschinen von Bosch und Siemens,
• auch für ausgewählte Waschtrockner geeignet,
• unterer Teil des Waschmittelschubfachs,
• Platz für Waschmittel- und Weichspülerdosierung entsprechend der Gerätekonstruktion,
• weiße Kunststoffausführung,
• präzise geformte Führungs- und Dosierkanäle,
• wird als einzelnes Teil geliefert.

Funktion des Schubfachunterteils

Das Waschmittelschubfach wird während des Programms mit Wasser gespült. Das Wasser entnimmt das Waschmittel oder den Weichspüler aus der entsprechenden Kammer und leitet sie in die Waschwanne.

Das Unterteil 11029052 hilft dabei:

• einzelne Dosierkammern zu bilden,
• das Waschmittel im vorgesehenen Bereich der Schublade zu halten,
• das zugeführte Wasser über das zu dosierende Mittel zu leiten,
• das gelöste Mittel in die Dosierkammer der Waschmaschine abzuführen,
• die korrekte Anbringung der zugehörigen Einsätze und Abdeckungen zu gewährleisten,
• das Ausfahren der Schublade zum Nachfüllen und Reinigen zu ermöglichen.

Wann kann ein Austausch erforderlich sein?

Ein Austausch des Schubfachunterteils kann insbesondere dann sinnvoll sein, wenn:

• der Kunststoff gerissen oder verformt ist,
• Waschmittel oder Weichspüler aus der Schublade austritt,
• der Boden einer Dosierkammer beschädigt ist,
• Führungs- oder Befestigungselemente abgebrochen sind,
• die Schublade nicht richtig in die Dosierkammer eingeschoben werden kann,
• sich das Fach beim Herausziehen neigt oder klemmt,
• die Dosierkanäle mechanisch beschädigt sind,
• das Originalteil nicht von starken oder verhärteten Ablagerungen gereinigt werden kann.

Typische Anzeichen von Beschädigungen

• Auslaufen von Wasser oder Waschmittel aus der Vorderseite der Schublade,
• Verbleiben von Weichspüler in der Dosierkammer,
• unvollständiges Ausspülen des Waschmittels,
• schwieriges Herausziehen und Einschieben des Schubfachs,
• sichtbarer Riss oder Verformung des Kunststoffs,
• Lösen von Einsätzen und Abdeckungen des Schubfachs,
• Verklemmen der Schublade an der Dosierkammer.

Ähnliche Probleme können auch durch verstopfte Wasserzufuhrdüsen, verunreinigten Weichspülersiphon, ungeeignetes Waschmittel oder niedrigen Wasserdruck verursacht werden.

Technische Spezifikation

• Hersteller: B/S/H/
• Katalognummer: 11029052
• Teiltyp: Unterteil des Waschmittelschubfachs
• Weitere Bezeichnungen: unterer Teil der Dosierschublade, dispenser tray lower part, Einspülschalenunterteil
• Material: Kunststoff
• Farbe: weiß
• Position: ausziehbares Waschmitteldosierfach
• Verwendungszweck: ausgewählte Waschmaschinen und Waschtrockner
• Verkaufseinheit: 1 Stück

Unterer Teil der Dosierschublade

Das Teil 11029052 stellt den unteren konstruktiven Teil des Schubfachs dar. Je nach Ausführung des jeweiligen Geräts können weitere Komponenten des Dosiersystems daran befestigt oder eingesetzt werden.

Dazu gehören beispielsweise:

• obere Abdeckung des Schubfachs,
• Siphoneinsatz der Weichspülerkammer,
• Einsatz für Flüssigwaschmittel,
• farbige Bedien- oder Markierungselemente,
• Frontplatte und Griff der Schublade.

Prüfen Sie beim Austausch, welche unbeschädigten Teile aus dem Originalschubfach umgesetzt werden müssen.

Reinigung des Schubfachs

Regelmäßige Reinigung reduziert die Ansammlung von Waschmittel, Weichspüler und anderen Ablagerungen.

Empfohlenes Vorgehen:

• ziehen Sie das Schubfach gemäß der Geräteanleitung heraus,
• entfernen Sie die abnehmbaren Einsätze,
• spülen Sie die einzelnen Teile mit lauwarmem Wasser ab,
• reinigen Sie Ecken und Kanäle mit einer weichen Bürste,
• entfernen Sie Ablagerungen aus dem Siphonbereich des Weichspülers,
• lassen Sie alle Teile vor dem Wiedereinbau trocknen.

Verwenden Sie keine scharfen Metallgegenstände, die die Dosierkanäle oder die Kunststoffoberfläche beschädigen könnten.

Empfehlungen zur Montage

• Schalten Sie die Waschmaschine vor der Arbeit aus und trennen Sie sie vom Stromnetz.
• Ziehen Sie das Originalschubfach gemäß den Herstellerangaben heraus.
• Notieren Sie die Position aller Einsätze, Abdeckungen und Siphonelemente.
• Vergleichen Sie die Form und die Befestigungspunkte des Original- und des neuen Teils.
• Setzen Sie nur saubere und unbeschädigte zugehörige Teile um.
• Überprüfen Sie die freie Bewegung des Schubfachs in der Dosierkammer.
• Starten Sie nach der Montage ein kurzes Programm und überprüfen Sie die korrekte Wasserzufuhr und Dichtigkeit.

Prüfung vor der Bestellung

Überprüfen Sie vor der Bestellung:

• die vollständige E-Nummer des Geräts,
• den hinter dem Schrägstrich angegebenen Fertigungsindex,
• die Katalogzuordnung des Teils 11029052,
• die Form des Originalschubfachs,
• die Ausführung der Befestigungspunkte,
• den Typ der verwendeten Einsätze und Abdeckungen,
• ob der untere Teil oder ein anderes Teil des Dosierschubfachs beschädigt ist.

Kompatibilität und Marken

Das Schubfachunterteil 11029052 wird gemäß den Katalogzuordnungen bei ausgewählten Geräten der Marken verwendet:

• Bosch
• Siemens
• Balay

Kompatibilität und Modellreihen

Das Teil kommt hauptsächlich bei ausgewählten Waschmaschinen und Waschtrocknern der folgenden Grundmodellfamilien vor:

• Bosch WGA
• Bosch WGG
• Bosch WNC
• Bosch WNG
• Siemens WG
• Siemens WN

Innerhalb derselben Modellreihe können unterschiedliche Schubfächer, Einsätze und Dosiersysteme verwendet werden.

Überprüfen Sie daher die Kompatibilität immer anhand der vollständigen E-Nr. des Geräts einschließlich des Fertigungsindex hinter dem Schrägstrich.

Hinweis

Die Katalognummer 11029052 bezeichnet 1 originales weißes Kunststoff-Unterteil des Waschmittelschubfachs B/S/H/.

Das Teil ist für ausgewählte Waschmaschinen und Waschtrockner von Bosch und Siemens bestimmt.

Überprüfen Sie vor dem Austausch den Zustand der zugehörigen Einsätze, des Weichspülersiphons, der Abdeckungen und der Frontplatte des Schubfachs.

Konkrete Modelle oder E-Nummern kompatibler Geräte werden in dieser Beschreibung bewusst nicht aufgeführt.
