00747529 Türrahmen für Waschmaschine

Distanzring für Waschmaschinentürrahmen

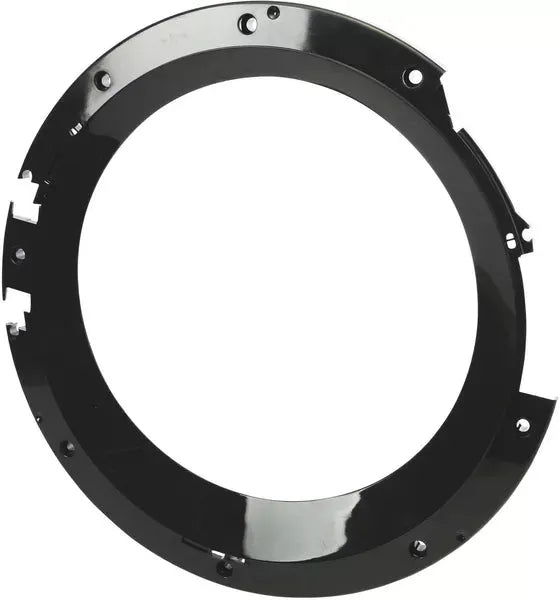

Dieser Distanzring für den Waschmaschinentürrahmen ist ein Original-Ersatzteil mit der Nummer 00747529. Er ist für ausgewählte Waschmaschinen von Bosch, Siemens und andere kompatible Geräte der BSH-Gruppe gemäß der genauen Modellbezeichnung E-Nr. bestimmt. Der Ring befindet sich zwischen dem inneren und äußeren Teil des runden Türrahmens und hilft, den richtigen Konstruktionsabstand und die gegenseitige Position der einzelnen Teile des Türkompletts herzustellen. Er hat eine dunkelgraue bis schwarze Kunststoffausführung, einen ungefähren Durchmesser von etwa 445 mm und eine Höhe von etwa 20 mm. Der Hersteller bezeichnet ihn als Distanzring dunkel grau F20. Die Verpackung enthält 1 einzelnen Distanzring.

Wozu dient er und wann ist ein Austausch erforderlich?

Der Distanzring ist ein konstruktiver Bestandteil der runden Waschmaschinentür. Er wird zwischen dem inneren und äußeren Türrahmen eingesetzt und hilft, deren korrekte gegenseitige Position zu erhalten. Gleichzeitig schafft er den notwendigen Raum für die Unterbringung weiterer Teile des Türkompletts gemäß der Konstruktion der jeweiligen Waschmaschine.

Der Austausch des Distanzrings wird insbesondere in folgenden Fällen empfohlen:

• Der Ring ist gerissen, gebrochen oder anderweitig mechanisch beschädigt.
• Am Umfang sind Befestigungsvorsprünge oder Riegel abgebrochen.
• Der Türrahmen lockert sich nach dem Zusammenbau oder hat übermäßiges Spiel.
• Der innere und äußere Teil der Tür liegen nicht richtig aneinander.
• Die Tür ist nach einem Sturz oder Aufprall sichtbar verformt.
• Einzelne Teile des Türrahmens können nicht sicher verbunden werden.
• Der Ring ist thermisch verformt oder verzogen.
• Am Kunststoff sind scharfe Kanten oder abgesplitterte Teile entstanden.
• Das Originalteil wurde bei der Demontage oder Reparatur der Waschmaschinentür beschädigt.

Eigenschaften und Vorteile

Dieses Original-Ersatzteil von BSH wird gemäß den ursprünglichen Herstellerspezifikationen gefertigt. Dadurch:

• Bildet es den mittleren konstruktiven Teil des runden Türrahmens.
• Befindet es sich zwischen dem inneren und äußeren Türrahmen der Waschmaschine.
• Hilft es, den richtigen Abstand der einzelnen Teile des Türkompletts zu halten.
• Entspricht es bei kompatiblen Modellen der ursprünglichen Form und dem Durchmesser.
• Hat es korrekt platzierte Befestigungs- und Führungselemente.
• Hat es eine dunkelgraue bis schwarze Kunststoffausführung.
• Ist es als direkter Ersatz für den ursprünglichen gerissenen oder verformten Ring geeignet.
• Beträgt der ungefähre Durchmesser etwa 445 mm.
• Beträgt die ungefähre Höhe etwa 20 mm.
• Wird es als 1 einzelner Distanzring geliefert.

Ausführung und Anwendung

Das Teil 00747529 wird in Katalogen als Türdistanzring, mittlerer Türrahmen, Zwischenrahmen der Tür, Distanzstück der runden Tür, door spacer ring, door middle frame, Türdistanzring, Türring oder Distanzring dunkel grau F20 aufgeführt.

Der Ring hat eine runde Kunststoffausführung und wird zwischen dem inneren und äußeren Türrahmen einer Frontlader-Waschmaschine montiert. Die genaue Anbindung an Glas, Griff, Haken und andere Teile hängt von der Konstruktion des jeweiligen Türkompletts ab.

Der ungefähre Außendurchmesser beträgt etwa 445 mm und die Profilhöhe etwa 20 mm. Diese Abmessungen sind nur ergänzende Angaben und ersetzen nicht die Überprüfung der Kompatibilität anhand der E-Nr.

Das Teil ist beispielsweise für ausgewählte Ausführungen von Bosch-Waschmaschinen der Reihe WLT24440 belegt. Die genaue Anwendung kann jedoch je nach vollständiger Modellbezeichnung und dem hinter dem Schrägstrich angegebenen Produktionsindex variieren.

Es handelt sich um einen einzelnen Distanzring. Der innere Rahmen, der äußere Rahmen, das Türglas, der Griff, der Türhaken, das Scharnier, die Befestigungsschrauben oder die komplette Tür sind nicht im Lieferumfang enthalten, sofern nicht ausdrücklich im Angebot erwähnt.

Das Teil ist nicht Bestandteil der Trommelaufhängung, des Bottichdämpfers oder eines Elements zur Dämpfung von Vibrationen der Wascheinheit.

Zugehörige Teile

Beim Austausch empfehlen wir, auch den inneren und äußeren Türrahmen, das Glas, den Griff, den Türhaken, das Scharnier und alle Befestigungsschrauben zu überprüfen.

Wenn die Tür nicht richtig zusammenhält, muss nicht nur der Distanzring beschädigt sein. Abgebrochene Riegel oder Schraubhalterungen am inneren oder äußeren Rahmen können das gleiche Problem verursachen.

Wenn sich die Tür schwer schließen lässt, überprüfen Sie auch das Scharnier, den Türhaken und das gegenüberliegende Türschloss in der Frontplatte der Waschmaschine.

Wenn das Glas im Rahmen Spiel aufweist, überprüfen Sie dessen korrekten Sitz und den Zustand aller Teile, die es am Umfang festhalten.

Bei Beschädigungen durch einen Türsturz empfehlen wir, den gesamten Türkomplett zu überprüfen. Verdeckte Risse können auch in anderen Kunststoffteilen vorhanden sein.

Empfehlungen für Verwendung und Wartung

Öffnen und schließen Sie die Waschmaschinentür sanft. Heftiges Zuschlagen oder Druck auf die geöffnete Tür kann den Rahmen, den Ring, das Scharnier oder den Türhaken beschädigen.

Lehnen Sie sich nicht an die geöffnete Tür und legen Sie keine schweren Gegenstände darauf. Der Türkomplett ist nicht als tragende Fläche vorgesehen.

Reinigen Sie die Kunststoffteile der Tür mit einem weichen Tuch und lauwarmem Wasser mit einem milden Reinigungsmittel.

Verwenden Sie keine Scheuerschwämme, Scheuerpulver, Lösungsmittel oder scharfe Werkzeuge, die den Kunststoff zerkratzen oder schwächen könnten.

Entfernen Sie regelmäßig Waschmittelreste, Fasern und Schmutz aus dem Bereich um die Tür, die ein korrektes Schließen behindern können.

Wenn der Türrahmen locker wird oder beim Manipulieren knackt, verwenden Sie die Waschmaschine nicht weiter, bis der Türkomplett überprüft wurde.

Montageempfehlungen

Schalten Sie die Waschmaschine vor dem Austausch aus und ziehen Sie den Netzstecker aus der Steckdose.

Stützen Sie die Tür ab und demontieren Sie sie je nach Gerätekonstruktion vom Scharnier. Halten Sie sie fest, bevor Sie das letzte Befestigungselement lösen.

Legen Sie den Türkomplett auf eine ebene, weiche Unterlage, um Kratzer am Glas oder an Kunststoffteilen zu vermeiden.

Notieren Sie sich vor der Demontage die Position des inneren Rahmens, des äußeren Rahmens, des Distanzrings, des Glases, des Griffs, des Hakens und aller Befestigungselemente.

Lösen Sie die Schrauben schrittweise am Umfang. Trennen Sie Kunststoffteile nicht mit Gewalt, da sie zusätzlich durch Riegel verbunden sein können.

Entfernen Sie den ursprünglichen Ring und überprüfen Sie, ob keine Bruchstücke oder beschädigten Riegel in der Tür verblieben sind.

Setzen Sie den neuen Distanzring in derselben Ausrichtung wie das Originalteil ein. Alle Führungs- und Befestigungselemente müssen genau in die gegenüberliegenden Rahmenteile passen.

Setzen Sie das Glas und andere Türteile in ihre ursprüngliche Position ein. Überprüfen Sie vor dem Anziehen der Schrauben, dass kein Bauteil eingeklemmt oder verschoben ist.

Ziehen Sie die Befestigungsschrauben gleichmäßig und mit angemessener Kraft an. Übermäßiges Anziehen kann den Kunststoffrahmen oder den Distanzring zum Reißen bringen.

Montieren Sie nach dem Zusammenbau die Tür wieder am Scharnier und überprüfen Sie deren reibungslose Bewegung, korrektes Schließen und sicheres Einrasten des Türhakens im Schloss.

Hinweis vor der Bestellung

Bitte überprüfen Sie vor der Bestellung die Kompatibilität des Distanzrings anhand der genauen Modellbezeichnung E-Nr. Ihrer Waschmaschine. Auch der hinter dem Schrägstrich angegebene Produktionsindex ist entscheidend.

Das Teil 00747529 stellt 1 dunkelgrauen bis schwarzen Distanzring zwischen dem inneren und äußeren Türrahmen dar. Es handelt sich nicht um eine komplette Tür oder einen separaten inneren oder äußeren Rahmen.

Der ungefähre Durchmesser des Teils beträgt etwa 445 mm und die Höhe etwa 20 mm. Die Abmessungen allein bestätigen jedoch nicht die Kompatibilität.

Überprüfen Sie vor der Bestellung, welcher konkrete Teil des Türkompletts beschädigt ist. Wenn auch am benachbarten Rahmen Befestigungspunkte abgebrochen sind, reicht der alleinige Austausch des Distanzrings möglicherweise nicht aus.

Ähnliche Türringe können sich in Durchmesser, Profil, Farbe, Lochposition und Anordnung der Montagestifte unterscheiden. Entscheidend ist immer die Katalogzuordnung des Ersatzteils zur vollständigen Gerätebezeichnung.
