Hinterer Türrahmen für Waschmaschinenfenster

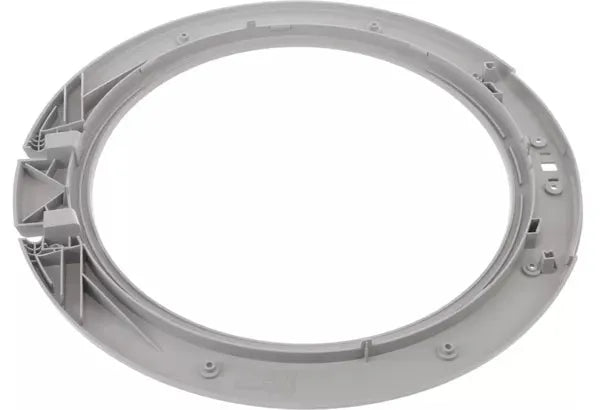

Dieser hintere Türrahmen für Waschmaschinenfenster ist ein Originalersatzteil mit der Nummer 00358289. Er ist für ausgewählte Waschmaschinen von Bosch, Siemens, Neff, Constructa, Balay und andere kompatible Geräte der BSH-Gruppe gemäß der genauen Modellbezeichnung vorgesehen. Der Rahmen bildet den inneren Teil der Türbaugruppe, hilft, das Türglas zu befestigen und verbindet die einzelnen mechanischen Teile des Türkompletts.
Wozu dient er und wann ist ein Austausch erforderlich?
Der hintere Rahmen umschließt das Türglas von der Innenseite der Tür. Zusammen mit dem vorderen Rahmen hält er das Glas in der richtigen Position und schafft eine feste Konstruktion für Griff, Riegel, Scharnier und andere Teile des Türmechanismus, je nach Ausführung der jeweiligen Waschmaschine.
Ein Austausch dieses Teils ist in der Regel in folgenden Situationen erforderlich:
- Der Rahmen ist gerissen, gebrochen oder anderweitig mechanisch beschädigt.
- Die Befestigungssäulen, Riegel oder Schraubenlöcher sind beschädigt.
- Das Türglas sitzt nicht fest im Rahmen oder bewegt sich.
- Griff, Riegel oder Scharnier können nicht mehr richtig befestigt werden.
- Die Tür ist verformt, schließt nicht richtig oder liegt nicht gleichmäßig an der Manschette an.
- Der Rahmen wurde beim Austausch des Glases, des Griffs oder eines anderen Teils der Tür beschädigt.
- Der Originalrahmen im Türkomplett fehlt.
Eigenschaften und Vorteile
Dieses Original BSH Ersatzteil wurde für die Türbaugruppe kompatibler Waschmaschinen entwickelt. Dadurch:
- Hilft es, das Türglas fest und sicher zu befestigen.
- Stellt es die konstruktive Festigkeit der Waschmaschinentür wieder her.
- Ist es als direkter Ersatz für den ursprünglich beschädigten hinteren Rahmen geeignet.
- Entspricht es bei kompatiblen Modellen den originalen Befestigungspunkten und der Form.
- Ermöglicht es die korrekte Platzierung der angrenzenden Teile des Türmechanismus.
- Hat es eine graue Farbgebung gemäß Herstellerspezifikation.
- Wird es als einzelner Rahmen geliefert; andere Teile der Tür sind möglicherweise nicht im Lieferumfang enthalten.
Ausführung und Anwendung
Das Teil 00358289 wird in den Ersatzteilkatalogen als hinterer Türrahmen für Fenster, innerer Türrahmen, hinterer Türrahmen, innerer Türring, frame-window, rear window frame, inner door frame, Fensterrahmen hinten oder Türinnenrahmen aufgeführt.
Der Rahmen befindet sich an der Innenseite des Türkompletts. Er ist üblicherweise mit dem vorderen Rahmen mittels Schrauben oder konstruktiver Riegel verbunden, und zwischen beiden Teilen ist das Türglas eingesetzt. Die genaue Ausführung der Baugruppe hängt vom jeweiligen Waschmaschinenmodell ab.
Es handelt sich nicht um eine komplette Tür. Im Lieferumfang sind in der Regel weder Türglas, Außenrahmen, Griff, Griff Feder, Riegel, Scharnier noch Befestigungsmaterial enthalten, es sei denn, dies ist in einem konkreten Angebot ausdrücklich angegeben.
Verwandte Teile
Beim Austausch des hinteren Rahmens empfehlen wir, auch den Zustand des vorderen Türrahmens, des Türglases, des Griffs, der Feder, des Riegels, der Scharniere, der Befestigungsschrauben und des Türschlosses zu überprüfen.
Wenn die Tür durchhängt oder nicht gleichmäßig anliegt, kann das Scharnier, dessen Befestigung oder die Frontplatte der Waschmaschine beschädigt sein. Der alleinige Austausch des Rahmens behebt einen solchen Defekt möglicherweise nicht.
Wenn das Glas gerissen, abgesplittert oder die Dichtflächen beschädigt sind, verwenden Sie es nicht erneut. Beschädigtes Glas kann bei Vibrationen oder Temperaturschwankungen brechen.
Empfehlungen zur Verwendung und Wartung
Öffnen und schließen Sie die Tür sanft ohne heftige Stöße. Lehnen Sie sich nicht an die geöffnete Tür, setzen Sie sich nicht darauf und verwenden Sie sie nicht als Ablagefläche. Übermäßige Belastung kann den Rahmen, das Scharnier und die Frontplatte der Waschmaschine beschädigen.
Überprüfen Sie beim Schließen, ob keine Wäsche zwischen Glas und Manschette eingeklemmt ist. Eingeklemmte Textilien können eine ungleichmäßige Belastung der Tür verursachen und deren Dichtigkeit beeinträchtigen.
Reinigen Sie den Rahmen mit einem weichen Tuch und einem milden Reinigungsmittel. Verwenden Sie keine aggressiven Lösungsmittel, Scheuerschwämme oder scharfen Werkzeuge, die die Kunststoffteile oder deren Befestigung beschädigen könnten.
Montageempfehlungen
Trennen Sie die Waschmaschine vor der Reparatur vom Stromnetz. Demontieren Sie die Tür vom Scharnier oder stützen Sie sie während der Reparatur sicher ab, je nach Konstruktion des jeweiligen Modells.
Notieren Sie sich vor der Demontage die Position von Griff, Feder, Riegel, Glas, Scharnier und den einzelnen Befestigungselementen. Lösen Sie die Schrauben schrittweise und legen Sie die Türbaugruppe auf eine ebene, weiche Unterlage, um Beschädigungen des Glases oder des sichtbaren Rahmens zu vermeiden.
Setzen Sie den neuen hinteren Rahmen in der gleichen Ausrichtung wie das Originalteil ein. Überprüfen Sie die korrekte Position des Glases und aller mechanischen Teile. Stellen Sie vor dem Festziehen der Schrauben sicher, dass die einzelnen Teile exakt in die Führungen und Befestigungsstellen passen.
Ziehen Sie die Schrauben gleichmäßig und ohne übermäßige Kraft an. Ein zu festes Anziehen kann die Kunststoffsäulen beschädigen oder unerwünschte Spannungen im Türglas verursachen.
Überprüfen Sie nach der Montage die reibungslose Bewegung des Griffs, die korrekte Funktion des Riegels und das Schließen der Tür. Die Tür muss gleichmäßig an der Manschette anliegen und das Schloss muss sie ohne übermäßige Krafteinwirkung sichern.
Hinweis vor der Bestellung
Bitte überprüfen Sie vor der Bestellung die Kompatibilität des hinteren Rahmens anhand der genauen Modellbezeichnung E-Nr. Ihrer Waschmaschine. Bei einzelnen Geräten können die Rahmen in Durchmesser, Tiefe, Farbe, Lochposition, Form der Befestigungspunkte und der Verbindung zu Griff, Scharnier oder Riegel variieren.
Ein ähnliches Aussehen oder ein annähernd gleicher Durchmesser allein reichen für die korrekte Auswahl nicht aus. Entscheidend ist immer die vollständige Gerätebezeichnung einschließlich des Index nach dem Schrägstrich.
